Strutture per fotovoltaico: le istruzioni per una base perfetta

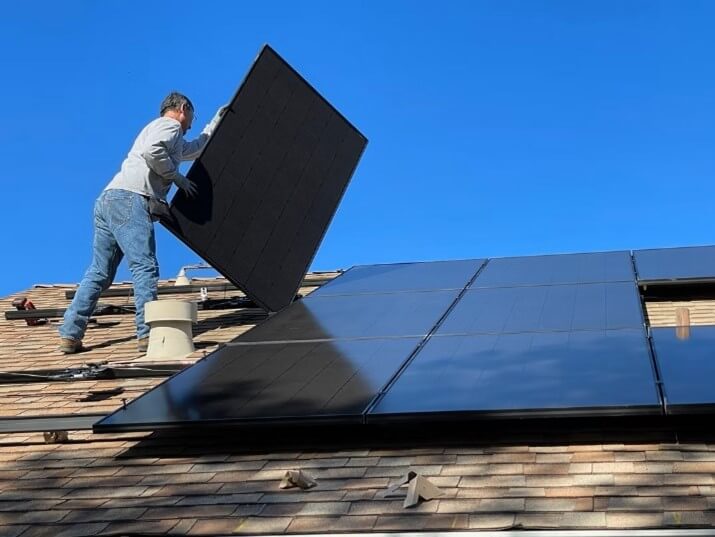

Partiamo dalla base. Se hai già un po’ di conoscenza riguardo al fissaggio dei moduli, o se ti interessa il tema, ti renderai conto che il fissaggio del modulo stesso risulta pressoché standard. Infatti, il modulo si fissa con dei morsetti ad una serie di binari che corrono sul lato lungo del tetto. La questione più delicata è relativa proprio il fissaggio dei binari alla struttura del tetto.

Infatti, una delle informazioni preliminari che richiediamo in fase di acquisto è com’è costituito il sottotetto. Potremmo trovare i listelli in legno, direttamente la soletta in cemento armato o uno strato di materiale isolante. Una volta definito il tipo di sottotetto, potremo definire il tipo di viti necessarie per fissare i supporti dei binari.

Di fatto, i supporti dei binari sono dei ganci, che nel caso di tetti con coppi o tegole devono emergere da sotto la copertura. Sul mercato ne esistono di vari tipi in funzione delle diverse tipologie di coppi/tegole in modo da potersi adattare alle varie profondità e ingombri.

In più, occorre eseguire un adeguato dimensionamento per il corretto fissaggio dei binari. Gli elementi a cui prestare maggiore attenzione sono:

• Il peso complessivo dei moduli installati sui binari;
• L’inclinazione del tetto;
• La collocazione geografica per valutare l’incidenza meteorologica, considerando fattori come il vento e i carichi di neve.

I maggiori produttori di sistemi di fissaggio offrono tool di dimensionamento gratuiti, che offrono un'indicazione della distinta dei materiali necessari per completare l'installazione una volta impostati tutti i parametri indicati più sopra. Trovi un blog utile che ti aiuterà a configurare le sottostrutture passo dopo passo e utilizzando il K2 Base disponibile qui.

Fissaggio pannelli fotovoltaici su lamiera grecata

Anche se in Italia non sono così frequenti, è possibile trovare dei tetti inclinati con copertura in lamiera. Anche in questo caso, il fissaggio dei moduli resta invariato, mentre ciò che cambia è invece il fissaggio dei binari sulla copertura. Nel caso della lamiera grecata e della lamiera aggraffata, occorre fissare le staffe dei binari direttamente sulla copertura (con il tipo di vite adeguata).

Nel caso di tetto piano è necessario dare un’inclinazione ai moduli, in modo da poter usufruire al meglio dell’irraggiamento diretto ed evitare il deposito di sporcizia sui moduli stessi. Anche in questo caso il mercato offre diverse soluzioni. Ciò che differenzia i vari tipi di strutture per tetti piani sono due caratteristiche fondamentali:

• Il tipo di fissaggio della struttura sul tetto piano;
• L’orientazione dei moduli che la struttura permette.

Strutture fotovoltaico tetto piano

Nel primo caso possiamo avere una soluzione dove si fissa il sistema di montaggio al tetto direttamente con dei tasselli, oppure un sistema di zavorramento in modo tale da stabilizzare con il peso la struttura. Ci teniamo a precisare che sul nostro shop online non troverete le zavorre, perché sono facilmente reperibili in loco o in alternativa auto-fabbricabili con delle piccole colate di calcestruzzo. In ogni caso potete trovare elementi per sottostrutture di diversi marchi.

Per quanto riguarda l’orientazionedeimoduli invece, distinguiamo due casistiche. La prima è direzionare tutti i pannelli verso sud. Questo risulterà ideale per massimizzare la resa dell’impianto fotovoltaico nei mesi estivi. La seconda soluzione invece è quella di posizionare metà dei pannelli verso est e metà verso ovest. Con questo tipo di installazione si ottiene una produzione inferiore nelle ore di massimo irraggiamento, ma distribuita meglio durante l’arco della giornata. Inoltre, in questo caso nei mesi invernali si ottengono rese maggiori rispetto al primo caso esposto.

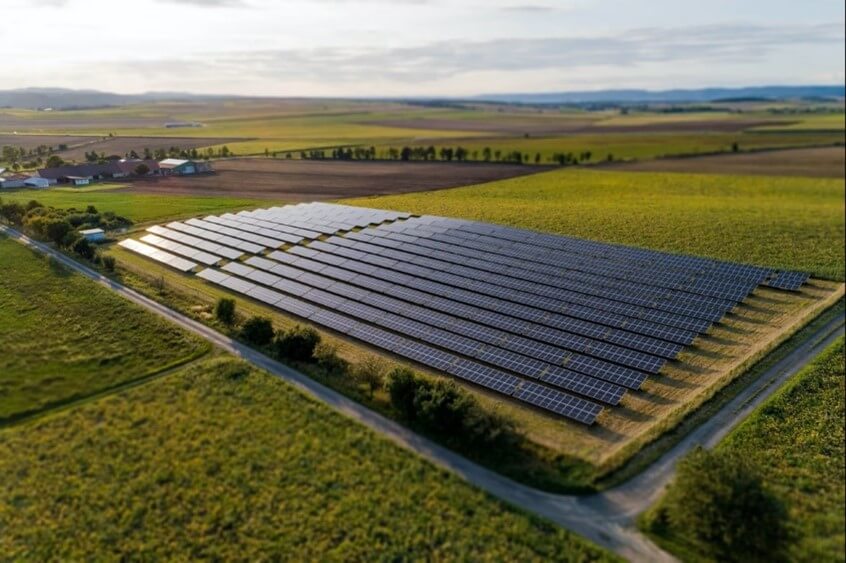

Hai in mente un’installazione diversa da quella classica sul tetto? Esistono produttori che forniscono sottostrutture ad hoc esclusivamente per impianti a terra di grandi dimensioni, diffuse negli impianti commerciali e nell’agrivoltaico.

Un'altra soluzione presente sul mercato è rappresentata dalle tettoie per coperture di posti auto munite di moduli fotovoltaici. Quest’ultimo caso può essere particolarmente interessante per chi ha la necessità di ricaricare la propria auto elettrica, in quanto è possibile abbinare la struttura con i moduli direttamente alla colonnina di ricarica.

• Quando decidiamo di installare un impianto fotovoltaico sul tetto dobbiamo stare attenti a come è costituito il sottotetto per scegliere il tipo di fissaggio più adeguato;
• Struttura fotovoltaico: nella scelta tra i vari marchi valutiamo sia il costo, sia la facilità di installazione dei sistemi di montaggio stessi;
• In ottica futura risultano molto interessanti le strutture per le coperture dei posti auto combinate con moduli fotovoltaici.
